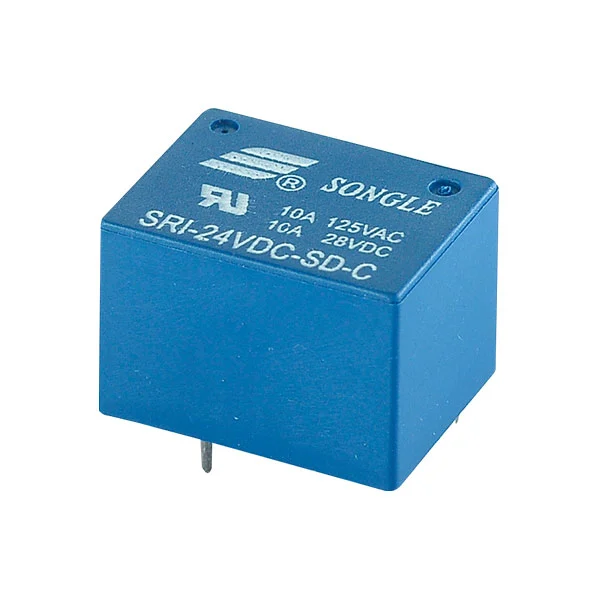

El relé SRI(T72) encarna el valor central de un "relé de nivel profesional" con su rendimiento robusto: adopta de manera innovadora una estructura de contacto de baja pérdida con una resistencia de contacto ≤100mΩ, junto con 10⁵ ciclos eléctricos y 10⁷ ciclos mecánicos, lo que garantiza la estabilidad de la conducción en funcionamiento de alta frecuencia a largo plazo; un amplio rango de voltaje nominal de 5-36 VCC y múltiples opciones de consumo de energía de 0,54 W/0,72 W/0,62 W adaptables a diversos diseños de circuitos; y una configuración de seguridad con una tensión soportada de contacto de bobina de 2000 VCA y una alta resistencia de aislamiento de 100 MΩ, creando una doble barrera de protección. Aprovechando los 27 años de experiencia en investigación y desarrollo de relevadores de Songle, el producto logra un equilibrio innovador de "alta capacidad de carga + bajo consumo de energía" en sus parámetros principales. El diseño del terminal de PCB simplifica el proceso de instalación y la protección de sellado mejorada puede hacer frente a entornos industriales complejos. Desde la selección de la materia prima hasta las pruebas del producto terminado, se agiliza todo el proceso de control de calidad y se brinda un servicio posventa profesional global. Con datos de rendimiento verificables, certificaciones autorizadas y herencia de marca, SRI(T72) Relay se ha convertido en la primera opción para los clientes empresariales que buscan confiabilidad y rentabilidad.
Diseño de PCB estándar, subminiaturaUL
Sistema de aislamiento UL: Clase F·
Temperatura ambiente: –40°℃~ +85°℃/+105°℃
| Parámetro | Especificación |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 7A/10A 250VCA/28VCC |
| Resistencia de contacto | ≤100mΩ |
| Resistencia eléctrica | 10⁵ / 10⁴ |
| Resistencia mecánica | 10⁷ |
| Parámetro | Especificación |
| tensión nominal | 5–36 VCC |
| Disipación de energía | 0,54W, 0,72W, 0,62W |
| Tensión de recogida (máx.) | 75% de la tensión nominal |
| Tensión de caída (mín.) | 10% de la tensión nominal |
| Parámetro | Especificación |
| Temperatura ambiente | –40°C~+85°C/+105°C |
| Rigidez dieléctrica (entre bobina y contactos) | 2000 VCA (1 min) |
| Rigidez dieléctrica (entre contactos abiertos) | 1000 VCA (1 min) |
| Resistencia de aislamiento (500 VCC) | 100MΩ |
| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | TARJETA DE CIRCUITO IMPRESO. |
| Peso | 11g |
| Aprobación de seguridad |
