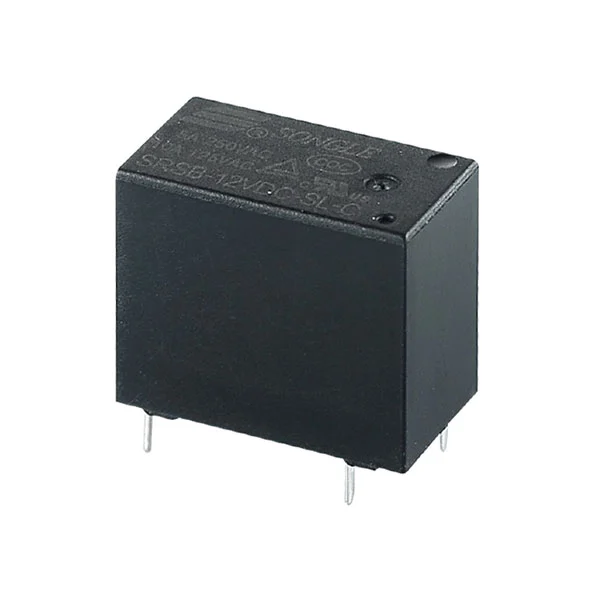

El relé SRSB-1 (4102-1), diseñado específicamente para diversos escenarios de circuitos, cuenta con una ventaja diferenciadora central en su "disposición de múltiples contactos + aislamiento de seguridad medio a alto": admite de manera innovadora tres disposiciones de contactos (A/B/C), a diferencia de la disposición única tipo A de la serie SRSB (4102). Esto permite la adaptación a diferentes necesidades de control de circuitos sin cambiar el modelo del producto, resolviendo por completo los problemas de los compradores que tienen que almacenar múltiples especificaciones y limitar el diseño de circuitos. Su alta rigidez dieléctrica de 2500 VCA combinada con una resistencia de aislamiento ultra alta de 1000 MΩ (500 VCC), junto con un sistema de aislamiento de nivel F de UL, cumple con precisión los requisitos de aislamiento del circuito para niveles de seguridad medios a altos. Su cuerpo liviano de 6 g y su diseño de PCB estándar se adaptan a escenarios de instalación de alta densidad. Con un amplio rango de voltaje nominal de 3-24 VCC (mínimo 3 VCC para requisitos de baja potencia) y bobinas de baja potencia de 0,2 W/0,45 W, se adapta perfectamente a cargas de 5 A/10 A (250 VCA, 125 VCA/30 VCC). Además, puede... El funcionamiento estable en rangos de temperaturas extremas de 40 ℃ a +105 ℃ lo convierte en una solución rentable que es "flexible y adaptable + segura y confiable".
Capacidad de conmutación 5A/10A
2,5kVRigidez dieléctrica 2,5kV (entre bobina y contactos)
Sistema de aislamiento UL: Clase F
Diseño de PCB estándar
| Parámetro | Especificación |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 5A/10A 250VCA; 10A 125VCA/30VCC |
| Resistencia de contacto | ≤100mΩ |
| Resistencia eléctrica | 10⁵ / 10⁴ |
| Resistencia mecánica | 10⁷ |
| Parámetro | Especificación |
| tensión nominal | 3–24 VCC |
| Disipación de energía | 0,2W, 0,45W |
| Tensión de recogida (máx.) | 75% de la tensión nominal |
| Tensión de caída (mín.) | 5% de la tensión nominal |
| Parámetro | Especificación |
| Temperatura ambiente | –40°C~+85°C/+105°C |
| Rigidez dieléctrica (entre bobina y contactos) | 2500 VCA (1 min) |
| Rigidez dieléctrica (entre contactos abiertos) | 1000 VCA (1 min) |
| Resistencia de aislamiento (500 VCC) | 1000MΩ |
| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | TARJETA DE CIRCUITO IMPRESO. |
| Peso | 6g |
| Aprobación de seguridad |
|
