¿Cómo funciona un relé de señal en miniatura?

Resumen del artículo

Relés de señal en miniaturaSon componentes compactos pero potentes esenciales en los circuitos electrónicos modernos. Este artículo explora su estructura, funciones, tipos, aplicaciones y consejos de mantenimiento, ayudando a ingenieros y compradores a tomar decisiones informadas. Al comprender las ventajas y limitaciones de estos relés, las empresas pueden optimizar el rendimiento y la confiabilidad de sus sistemas electrónicos.

Tabla de contenido

• Introducción a los relés de señal en miniatura
• Estructura y componentes
• Principio de funcionamiento
• Tipos de relés de señal en miniatura
• Aplicaciones
• Ventajas
• Cómo seleccionar el relé correcto
• Mantenimiento y solución de problemas
• Preguntas frecuentes
• Conclusión

Introducción a los relés de señal en miniatura

Los relés de señal en miniatura son pequeños interruptores electromecánicos que controlan señales de baja potencia en dispositivos electrónicos. Se utilizan ampliamente en equipos de comunicación, automatización industrial, electrónica automotriz y electrodomésticos.

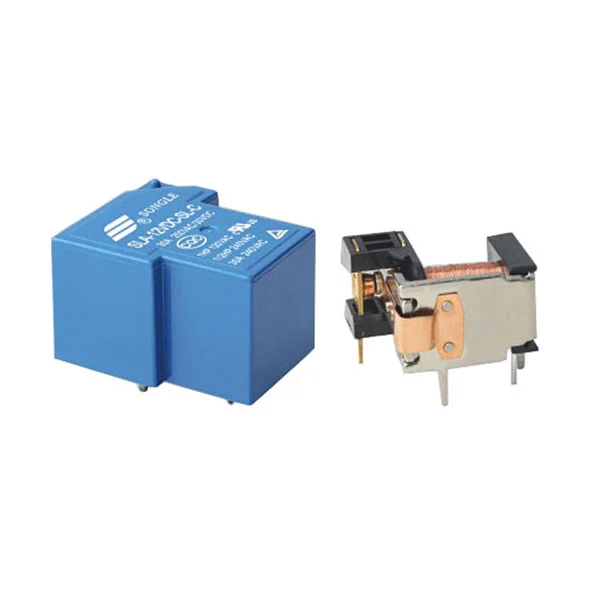

Estructura y componentes

La estructura básica de un relé de señal en miniatura consta de:

• Bobina:Genera un campo magnético cuando se aplica voltaje.
• Armadura:Una palanca metálica móvil que abre o cierra contactos.
• Contactos:Los puntos conductores que completan o rompen el circuito.
• Primavera:Devuelve la armadura a su posición predeterminada.
• Alojamiento:Caja protectora para los componentes internos.

Estos componentes trabajan juntos para cambiar señales electrónicas con precisión y confiabilidad.

Principio de funcionamiento

Los relés de señal en miniatura funcionan según el principio del electromagnetismo. Cuando una corriente pasa por la bobina:

1. La bobina genera un campo magnético.
2. El campo magnético atrae la armadura.
3. La armadura se mueve, cerrando o abriendo los contactos.
4. Una vez que se elimina la corriente, el resorte devuelve la armadura a su posición original.

Este proceso permite que una pequeña señal de entrada controle circuitos más grandes de forma segura y eficiente.

Tipos de relés de señal en miniatura

Aplicaciones

• Electrónica automotriz: control de luces, indicadores y sensores.
• Telecomunicaciones: conmutación de señales de bajo nivel en equipos de datos.
• Automatización industrial: control PLC, amplificación de señal de sensores.
• Electrónica de consumo: control de microcontroladores y pequeños dispositivos.

Ventajas

• El tamaño compacto ahorra espacio en el diseño de circuitos.
• Bajo consumo de energía para control de señal.
• Alta confiabilidad y larga vida operativa.
• Aislamiento eléctrico entre circuitos de control y carga.

Cómo seleccionar el relé correcto

Elegir el relé de señal en miniatura adecuado implica evaluar:

• Clasificaciones de voltaje y corriente:Asegúrese de que el relé pueda soportar la carga sin sufrir daños.
• Tipo de bobina:Bobina AC o DC dependiendo de la señal de control.
• Configuración de contacto:SPST, SPDT o DPDT según las necesidades de su circuito.
• Tamaño y montaje:Considere las limitaciones de espacio y los métodos de instalación.
• Condiciones ambientales:Resistencia a la temperatura, humedad y vibraciones.

Mantenimiento y solución de problemas

Para garantizar el rendimiento a largo plazo de los relés de señal en miniatura:

• Inspeccione periódicamente si hay polvo o corrosión en los contactos.
• Verifique la resistencia de la bobina para detectar posibles fallas.
• Verifique el desgaste mecánico de la armadura y el resorte.
• Reemplace los relés que muestren signos de contacto quemado o conmutación retardada.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre un relé de señal y un relé de potencia?

A1: Los relés de señal manejan señales de bajo voltaje/corriente, mientras que los relés de potencia conmutan voltajes y corrientes más altos.

P2: ¿Pueden los relés miniatura manejar cargas inductivas?

R2: Sí, pero asegúrese de tener las clasificaciones de contacto adecuadas para evitar la formación de arcos o fallas prematuras.

P3: ¿Cuánto duran los relés de señal en miniatura?

R3: La vida operativa típica oscila entre 100.000 y varios millones de ciclos, según la carga y las condiciones de uso.

Conclusión

Los relés de señal en miniatura son componentes indispensables en los sistemas electrónicos modernos y ofrecen control preciso, confiabilidad y flexibilidad. Elegir el tipo correcto y garantizar un mantenimiento adecuado maximizará el rendimiento y la longevidad.

Ningbo Songle Relés Co., Ltd.ofrece una amplia gama de relés de señal en miniatura de alta calidad. Para consultas y selección de productos,contáctanoshoy para encontrar la solución perfecta para su aplicación.
