Bajo consumo de energía de la bobina con alta sensibilidad·
Larga resistencia al servicio, alta confiabilidad
Terminal PCB, tipos de zócalo disponibles para diferentes consideraciones

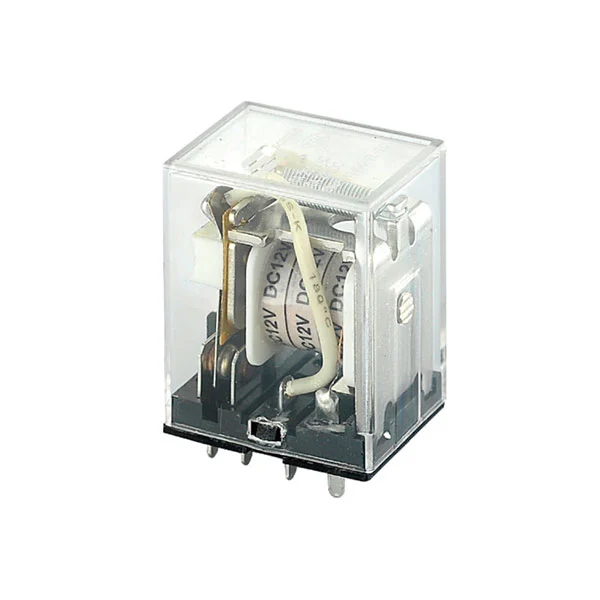

Posicionamiento del producto: Relé miniatura de alta potencia con una carga nominal de 10 A. El relé SMBH(13F) presenta un bajo consumo de energía de la bobina, alta sensibilidad, larga vida útil y alta confiabilidad. La construcción es a prueba de polvo y cumple con el estándar RoHS.
Montaje y terminales: Hay dos opciones de montaje disponibles: terminal de PCB y terminal de enchufe (conexión rápida), que cumplen con los requisitos de ensamblaje para diferentes escenarios de aplicación.
Información para realizar pedidos: El formato del modelo es "SMBH-XXVDC-1-2C", donde "XXVDC" representa el voltaje de la bobina (opcional 12VDC/24VDC/48VDC), "2C" indica la disposición de los contactos (2A/2C) y la versión se distingue por el sufijo del modelo.
| Categoría de parámetro | Especificación específica |
| Acuerdo de contacto | 2A, 2C |
| Resistencia de contacto | ≤100mΩ |
| Material de contacto | Aleación de plata (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Calificación de contacto | 10A 250VCA/30VCC |
| Capacidad máxima de conmutación | Voltaje: 250 VCA/30 VCC; Corriente: 10A; Potencia: 2500VA/300W |
| Vida útil | Resistencia eléctrica: 1×10⁵ operaciones (360 operaciones/h); Resistencia mecánica: 1×10⁷ operaciones (18.000 operaciones/h) |
| Tensión nominal | Consumo de energía | Corriente nominal | Resistencia (±10%) | Voltaje máximo de captación | Voltaje mínimo de caída | Voltaje de sobremarcha máximo permitido |
| 12 VCC | Aprox. 0,9W | 75mA | 160Ω | 75% de la tensión nominal | 10% de la tensión nominal | 130% de la tensión nominal |
| 24 VCC | Aprox. 0,9W | 36,9 mA | 650Ω | 75% de la tensión nominal | 10% de la tensión nominal | 130% de la tensión nominal |
| 48 VCC | Aprox. 0,9W | 18,5 mA | 2600Ω | 75% de la tensión nominal | 10% de la tensión nominal | 130% de la tensión nominal |
Aislamiento y rigidez dieléctrica: La clase de aislamiento es Clase B/Clase F, con resistencia de aislamiento ≥100MΩ. La rigidez dieléctrica entre la bobina y los contactos es de 1500 VCA durante 1 minuto (corriente de fuga: 1 mA) y entre contactos abiertos es de 1000 VCA durante 1 minuto.
Tiempo de respuesta: Tiempo de funcionamiento ≤25 ms; Tiempo de liberación ≤25 ms (a tensión nominal, sin diodo).
Adaptabilidad ambiental: Rango de temperatura de funcionamiento: -40°C~+85°C/+105°C; Rango de humedad: 5%~85% RH. Resistencia a los golpes: 98m/s² (estabilidad funcional), 980m/s² (destructivo). Resistencia a la vibración: 10 Hz ~ 55 Hz (doble amplitud de 1,0 mm).
Especificaciones físicas: Peso: aprox. 35 gramos; Dimensiones máximas: 27,5 mm×21,5 mm×35 mm. Tolerancia del orificio de instalación: 0,3 mm; Tolerancia de desviación vertical del terminal: 0,3 mm.
Dirección de producción: Zona A CW7, ciudad industrial del Lejano Oriente de Zhejiang, ciudad de Yuyao, provincia de Zhejiang, China.
Información de Contacto: TEL: +86-574-62717777, 62721938, 62721948, 62721958; Número de versión: V1.
| Modelo | Parámetros principales | Información de solicitud y ventas |
| Serie JQX-13F | Carga de 10 A, compatible con CA 110 V/220 V y CC 12 V/24 V, en su mayoría con diseño de 8 pines, algunos con conjuntos básicos | Disponible en JD.com y sitios web de proveedores. Proporcionado por Giant Electric y fabricantes personalizados. Adecuado para control de automatización, electrodomésticos, etc. La capacidad de suministro total puede alcanzar las 10.000.000 de unidades por lote. |
| HH52P/HH53P | Relés miniatura cerrados de uso general, compatibles con AC220V/380V y DC12V/24V, algunos sin bases | Vendido en JD.com y sitios web de proveedores. Utilizado en aparatos electrónicos, instrumentos, etc. |
| 973-24VDC-SL-A | Relé de potencia de 10 A, tamaño pequeño, bajo consumo de energía de la bobina, se puede soldar directamente en PCB | Producido por Shenzhen Xinyitong Electric. Aplicado en electrodomésticos, automatización automotriz, equipos de comunicación, etc. |
| 1SBH137001R1380 (Eaton Bussmann) | Relé de contactor de alta eficiencia, compatible con operación CA/CC, con interfaz de bobina electrónica y amplio rango de voltaje de control | Incluido en la red Shunqi. Diseñado para sistemas de control y automatización industrial, brindando soluciones estables. |
Equilibrio entre potencia y tamaño:La mayoría de los productos adoptan un diseño de "miniaturización + alta potencia", con 10 A como carga nominal común, adecuado para escenarios con espacio limitado pero que requieren una carga elevada (por ejemplo, electrodomésticos, control industrial).
Amplia compatibilidad de voltaje:Los voltajes de la bobina de CC son principalmente 12 VCC/24 VCC/48 VCC, y los voltajes de CA cubren 110 V/220 V/380 V, satisfaciendo las necesidades de diferentes entornos de suministro de energía.
Escenarios de aplicaciones enfocadas:Se utiliza principalmente en aparatos electrónicos, control de automatización, instrumentos, equipos de comunicación, dispositivos médicos, industria automotriz, etc. Algunos fabricantes (por ejemplo, Xinyitong) brindan soporte de relés de rango completo (relés de señal, relés de potencia, relés automotrices, relés de sistemas de energía, etc.).
