Las principales ventajas innovadoras del relé SMIA(14FA) se concentran en la triple potenciación de "protección de alto voltaje + carga pesada + diseño compatible": una capacidad de conmutación ultragrande de 20 A maneja fácilmente los requisitos de conducción de alta potencia de equipos industriales pesados y terminales electrónicos de alta potencia, resolviendo por completo los puntos débiles de la erosión de contacto y la interrupción de la conducción bajo cargas elevadas de los relés tradicionales; protección de alto voltaje de doble nivel con bobina de 5 kV y rigidez dieléctrica de contacto + voltaje soportado de pulso de 10 kV, junto con una distancia de fuga ultra larga de 8 mm, superando con creces los estándares de seguridad estándar de la industria, evitando fundamentalmente el riesgo de fallas y fugas de alto voltaje, cumpliendo perfectamente con los requisitos de cumplimiento de escenarios de alto nivel de seguridad, como equipos médicos, control industrial y fuentes de alimentación de alta gama; un diseño de diseño estandarizado de PCB y control de calidad, que equilibra la compatibilidad de la instalación y la conveniencia de las pruebas, lo que hace que la integración de circuitos de alta densidad sea más eficiente, mientras que un amplio rango de temperatura de funcionamiento de -40 ℃ a +85 ℃ se adapta a los requisitos de operación estable en condiciones extremas.
Capacidad de conmutación de 20 A.
Rigidez dieléctrica de 5kV (entre bobina y contactos)
Tensión soportada de impulso de 10 kV (entre bobina y contactos)
Distancia de fuga: 8 mm
Diseños de PCB y control de calidad
| Parámetro | Especificación |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 16A 250VCA/30VCC; TV-5 120VCA |
| Resistencia de contacto | ≤50mΩ |
| Resistencia eléctrica | 10⁵ / 10⁴ |
| Resistencia mecánica | 10⁷ |
| Parámetro | Especificación |
| tensión nominal | 5–48 VCC |
| Disipación de energía | 0,54W, 0,72W |
| Tensión de recogida (máx.) | 80% de la tensión nominal |
| Tensión de caída (mín.) | 5% de la tensión nominal |
| Parámetro | Especificación |
| Temperatura ambiente | –40°C~+85°C |
| Rigidez dieléctrica (entre bobina y contactos) | 5000 VCA (1 min) |
| Rigidez dieléctrica (entre contactos abiertos) | 1000 VCA (1 min) |
| Resistencia de aislamiento (500 VCC) | 1000MΩ |

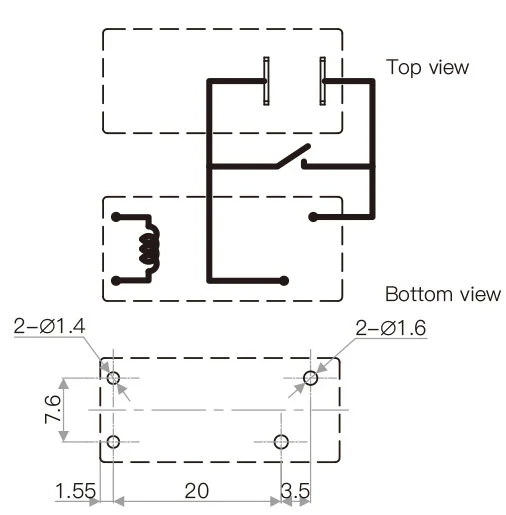

| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | TARJETA DE CIRCUITO IMPRESO. |
| Peso | 17g |
| Aprobación de seguridad |
