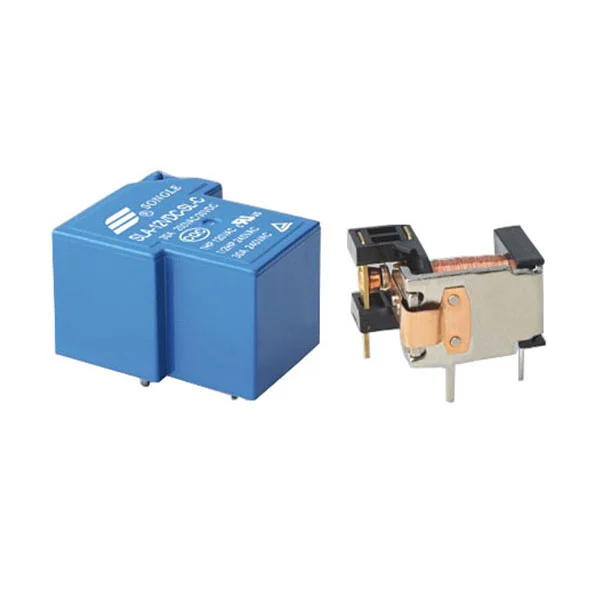

El relé SLA-1 (T90-1) rompe con la lógica convencional de "mejoras simples de rendimiento" y construye sus principales ventajas partiendo de los puntos débiles de la práctica de adquisiciones: proporciona de manera innovadora una selección de rigidez dieléctrica de doble nivel de 2000/4000 VCA, eliminando la necesidad de desarrollo o almacenamiento por separado para diferentes proyectos de nivel de seguridad. Un producto cubre escenarios tanto convencionales como de alto voltaje, lo que reduce en gran medida el capital invertido en inventario y la presión del inventario; con tres configuraciones de contacto (A/B/C) y formas duales selladas/abiertas, "no hay espera de personalización" desde el diseño del circuito hasta la adaptación de las condiciones de trabajo. El amplio voltaje nominal de 5-48 VCC es directamente compatible con múltiples soluciones de suministro de energía, lo que ahorra el costo de adaptación y modificación del circuito. Más importante aún, el producto está disponible y admite la venta al por mayor a granel. El cuerpo liviano de 24 g y la instalación de PCB estandarizada no solo simplifican el proceso de ensamblaje y mejoran la eficiencia de producción, sino que también minimizan la frecuencia de mantenimiento de los equipos terminales a través de la configuración extrema de baja resistencia de contacto de ≤100 mΩ y 10⁵ ciclos eléctricos, logrando una operación sin preocupaciones durante todo el ciclo "adquisición-producción-uso".
Capacidad de conmutación de 30 A.
Rigidez dieléctrica de 4kV
(entre bobina y contactos)
Configuraciones de 1 forma A, 1 forma B y 1 forma C
Tipo sellado y tipo abierto disponibles
| Parámetros de contacto | Valor |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 20A/30A 250VCA, 1~1/2HP 240VCA, 1HP 120VCA |
| Resistencia de contacto | ≤100mΩ |
| Resistencia eléctrica | 10⁵ / 10⁴ |
| Resistencia mecánica | 10⁷ |
| Parámetros de la bobina | Valor |
| tensión nominal | 5–48 VCC |
| Disipación de energía | 0,9W |
| Tensión de arranque (máx.) | 75% de la tensión nominal |
| Tensión de caída (mín.) | 10% de la tensión nominal |
| Otros parámetros | Valor |
| Temperatura ambiente (°C) | −40°C~+85°C/+105°C |
| Rigidez dieléctrica (bobina y contactos, 1 min) | 2000/4000 VCA |
| Rigidez dieléctrica (Contactos abiertos, 1min) | 1500 VCA |
| Resistencia de aislamiento (500 VCC) | 1000MΩ |

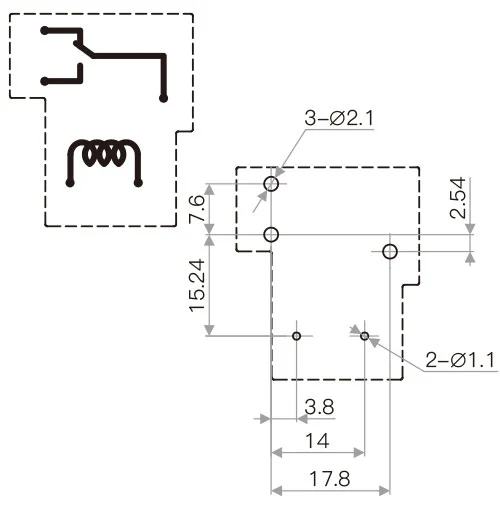

| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | PCB (terminal de PCB) |
| Peso | 24g |
| Aprobación de seguridad |
|
