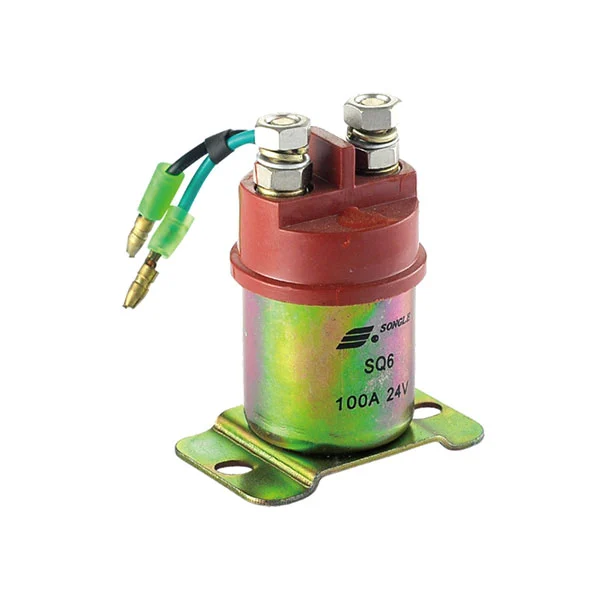

Relé SQ6

Aspectos destacados clave

Diseño adaptable: El relé SQ6 combina un tamaño pequeño con una alta corriente de contacto, ofreciendo especificaciones duales de 100 A/180 A dentro de una estructura compacta, resolviendo perfectamente el problema de "equipos de alta potencia que requieren relés de tamaño pequeño"; de fácil instalación y uso, con terminales de tornillo seguros y fiables, adaptándose a las necesidades de rápido montaje y posterior mantenimiento.

Confiabilidad ambiental y de rendimiento: el relé SQ6 tiene una adaptabilidad de rango de temperatura ultra amplio de -40 ℃ a +125 ℃, junto con un diseño a prueba de polvo, lo que permite un funcionamiento estable en entornos complejos con diferencias extremas de temperatura y altos niveles de polvo, evitando la degradación del rendimiento; El diseño de caída de voltaje ultrabaja reduce el consumo de energía y la generación de calor, combinado con 5×10⁴ ciclos eléctricos y 1×10⁷ ciclos mecánicos, lo que garantiza durabilidad y robustez para un funcionamiento de alta frecuencia a largo plazo.

Escenarios de aplicación para relés de alta corriente.

1. Control del motor de arranque del motor

2. Gestión de energía del paquete de baterías

3. Sistemas auxiliares de distribución de energía.

Compatibilidad y especificaciones

Compatibilidad eléctrica: El relé SQ6 admite voltaje nominal de 12 VCC/24 VCC, con un diseño preciso de voltaje de activación y liberación, compatible con la mayoría de los sistemas de suministro de energía de equipos de servicio pesado; Rigidez dieléctrica de 500 VCA y resistencia de aislamiento de 100 MΩ, cumpliendo con los estándares de protección de seguridad.

Especificaciones estructurales: El relé SQ6 pesa 230 g, tiene terminación de terminal de tornillo y configuración de contacto tipo X, lo que lo hace adecuado para instalación en escenarios de alta potencia, como equipos industriales y automotrices.

CARACTERÍSTICAS

Tamaño pequeño, alta corriente de contacto

Temperatura ambiental: –40 ℃ ~ +125 ℃

Trabajo fiable y a prueba de polvo

Instalación y uso convenientes

Disponible para selección de 100A/180A

Parámetros de contacto

Parámetros de la bobina

Otros parámetros

Otros parámetros	Valor
Temperatura ambiente (°C)	−40°C~+125°C
Rigidez dieléctrica (bobina y contactos, 1 min)	500 VCA
Rigidez dieléctrica (Contactos abiertos, 1min)	500 VCA
Resistencia de aislamiento (500 VCC)	100MΩ
Diagrama de cableado (vista inferior)
Dibujo del orificio de instalación (vista inferior)
Terminación	TORNILLO (terminal de tornillo)
Peso	230g
