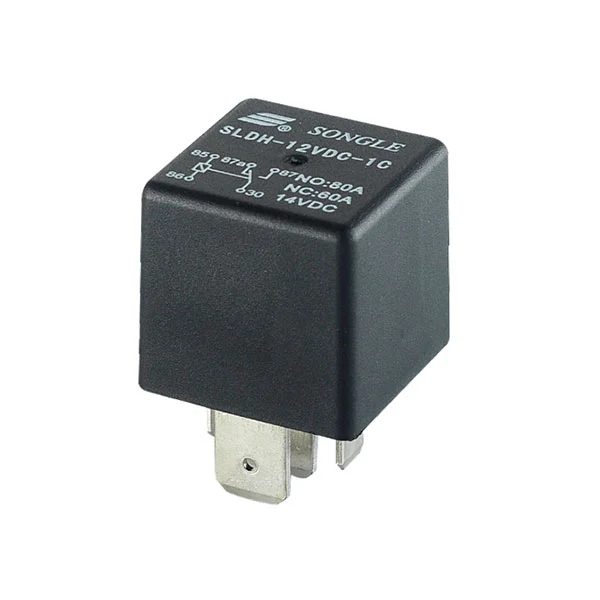

El relé SLDH ofrece múltiples opciones de instalación, eliminando la necesidad de soportes personalizados y adaptando con precisión los requisitos de instalación de diferentes dispositivos. Con diversas configuraciones de contactos, se integra perfectamente en varios sistemas de control de circuitos, lo que permite una adaptación rápida sin modificaciones complejas. Además, presenta un diseño de doble protección con opciones selladas y a prueba de polvo, lo que permite una selección flexible según el entorno operativo. Esto resiste eficazmente interferencias externas como el polvo y la humedad, proporcionando una protección integral para la estructura interna del núcleo y extendiendo significativamente la vida útil del producto. El diseño del terminal de conexión rápida hace que la instalación y el mantenimiento sean convenientes y eficientes, lo que mejora significativamente la eficiencia del ensamblaje de producción y reduce los costos de mantenimiento posteriores.
Escenarios de aplicación: desempañador de ventana trasera, dispositivo de desconexión de batería, aire acondicionado automotriz, control de bomba de combustible, control de ventilador de enfriamiento de luz antiniebla, control de faros, calentador (asiento, control de calefacción de ventana delantera/trasera), control de limpiaparabrisas, control de ajuste de asiento, etc.
El producto cuenta con terminales de conexión rápida QC estándar para un fácil reemplazo y mantenimiento.
Capacidad de conmutación de 70 A.
Temperatura extendida. rango hasta 125 ℃
Variedad de instalaciones
Tipo a prueba de polvo y sellado
| Parámetros de contacto | Valor |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 50A/70A 14 VCC |
| Caída de voltaje | ≤200mV |
| Resistencia eléctrica | 1×10⁵ operaciones |
| Resistencia mecánica | 1×10⁷ operaciones |
| Parámetros de la bobina | Valor |
| tensión nominal | 12 VCC/24 VCC |
| Disipación de energía | 1,6W, 1,8W, 2,0W |
| Tensión de arranque (máx.) | 65% de la tensión nominal |
| Tensión de caída (mín.) | 10% de la tensión nominal |
| Otros parámetros | Valor |
| Temperatura ambiente (°C) | −40°C~+125°C |
| Rigidez dieléctrica (bobina y contactos, 1 min) | 500 VCA |
| Rigidez dieléctrica (Contactos abiertos, 1min) | 500 VCA |
| Resistencia de aislamiento (500 VCC) | 100MΩ |

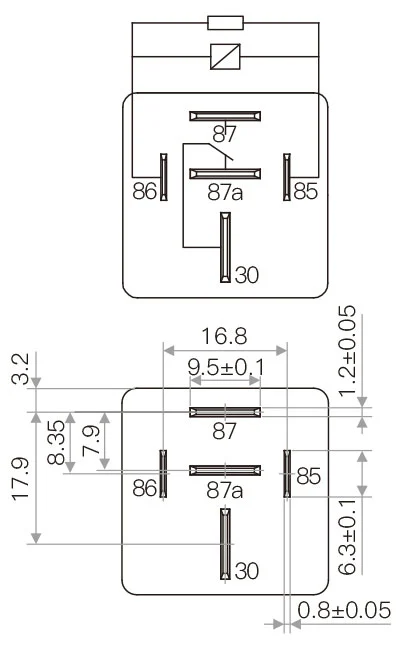

| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | Control de calidad (conexión rápida), PCB |
| Peso | 40g |
