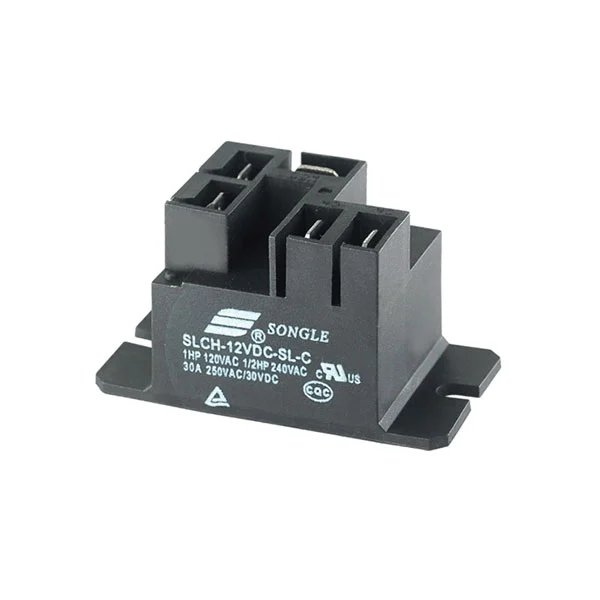

El relé SLCH (T92) se destaca por sus ventajas de triple núcleo: protección de alto voltaje, alta capacidad de carga de potencia y diversa adaptabilidad:
El relé SLCH (T92) admite múltiples especificaciones de carga, incluidas 20 A/30 A 250 V CA y 1 ~ 1,5 HP 240 V CA, lo que impulsa fácilmente motores industriales y componentes centrales de equipos de alta potencia, resolviendo los puntos débiles de la erosión de contacto y la interrupción de la conducción en escenarios de alta potencia. Ofrece de manera innovadora opciones de rigidez dieléctrica dual de 2000/4000 VCA, con una versión de tensión soportada ultraalta de 4 kV combinada con una alta resistencia de aislamiento de 1000 MΩ, lo que elimina el riesgo de averías de alta tensión en la fuente y se adapta perfectamente a los estrictos requisitos de seguridad de entornos industriales de alta tensión y equipos de energía de alta gama. También cuenta con tres configuraciones de contactos (A/B/C) y dos factores de forma (sellado y a prueba de polvo), lo que le permite adaptarse a diferentes condiciones operativas y de control de circuito sin personalización adicional. Además, cuenta con un amplio rango de voltaje nominal de 5-48 VCC, un amplio rango de temperatura de funcionamiento de -40 ℃ a +105 ℃ y una resistencia de ≤100 mΩ. Con su calidad robusta de baja resistencia de contacto y 10⁵ ciclos eléctricos/10⁷ ciclos mecánicos, no solo cumple con los requisitos para un funcionamiento estable en escenarios normales, sino que también puede hacer frente fácilmente a entornos complejos como el polvo y la humedad. Además, su precio claro y su alta relación costo-rendimiento lo convierten en la mejor opción para escenarios de alta potencia y alta seguridad.
Capacidad de conmutación de 30 A.
Rigidez dieléctrica de 4kV (entre bobina y contactos)
Configuraciones de 1 forma A, 1 forma B y 1 forma C
Tipo sellado y tipo a prueba de polvo disponibles
| Parámetro | Valor |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 20A/30A 250VCA, 1~1/2HP 240VCA, 1HP 120VCA |
| Resistencia de contacto | ≤100mΩ |
| Resistencia eléctrica | 10⁵ / 10⁴ |
| Resistencia mecánica | 10⁷ |
| Parámetro | Valor |
| tensión nominal | 5–48 VCC |
| Disipación de energía | 0,9W |
| Tensión de arranque (máx.) | 75% de la tensión nominal |
| Tensión de caída (mín.) | 10% de la tensión nominal |
| Parámetro | Valor |
| Temperatura ambiente (°C) | −40°C~+85°C/+105°C |
| Rigidez dieléctrica (bobina y contactos, 1 min) | 2000/4000 VCA |
| Rigidez dieléctrica (Contactos abiertos, 1min) | 1500 VCA |
| Resistencia de aislamiento (500 VCC) | 1000MΩ |
| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | TARJETA DE CIRCUITO IMPRESO. |
| Peso | 30,5g |
| Aprobación de seguridad |
