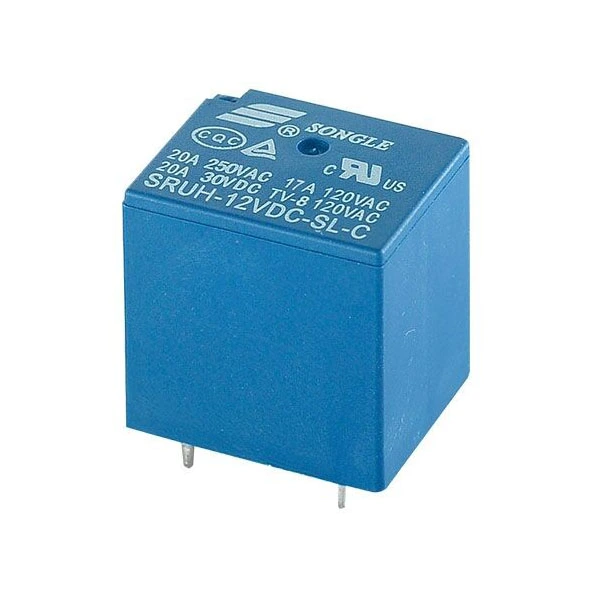

La larga vida útil, el bajo consumo de energía y las opciones de adquisición flexibles hacen del relé SRUH (22FH) una opción de alto valor para aplicaciones de servicio pesado. Incluso bajo carga alta y operación de alta frecuencia a 20 A, garantiza un funcionamiento sin problemas a largo plazo, lo que reduce significativamente los costos de mantenimiento del tiempo de inactividad y la frecuencia de reemplazo. Su rango de voltaje nominal ultra amplio de 5-48 VCC y su configuración de bobina de baja potencia de 0,36 W/0,45 W no solo se adaptan a diversos diseños de circuitos de alta resistencia sino que también ayudan a optimizar el consumo de energía en los productos finales, mejorando la competitividad del mercado. Desde la perspectiva de la adquisición, el producto puede cubrir diferentes requisitos de niveles de potencia y seguridad sin necesidad de personalización. El diseño del terminal de PCB simplifica el proceso de montaje. Aprovechando la capacidad de producción de 200 millones de unidades de Songle y el control de calidad de extremo a extremo ("fabricación de moldes - procesamiento de metales - inspección de productos terminados"), garantiza una calidad constante y un suministro estable para cada producto. Combinado con un soporte posventa profesional sincronizado globalmente, permite a los compradores lograr un equilibrio óptimo en tres dimensiones principales: garantía de calidad, eficiencia de entrega y control de costos.
Capacidad de conmutación de 20 A.
Sistema de aislamiento UL: Clase F, Clase B
Disponibles tipos sellados y a prueba de fundente
Diseño de PCB estándar
| Parámetro | Especificación |
| Acuerdo de contacto | ABECEDARIO |
| Calificación de contacto | 16A/20A 250VCA; 20A 125VCA |
| Resistencia de contacto | ≤100mΩ |
| Resistencia eléctrica | 10⁵ / 10⁴ |
| Resistencia mecánica | 10⁷ |
| Parámetro | Especificación |
| tensión nominal | 5–48 VCC |
| Disipación de energía | 0,36W, 0,45W |
| Tensión de recogida (máx.) | 75% de la tensión nominal |
| Tensión de caída (mín.) | 10% de la tensión nominal |
| Parámetro | Especificación |
| Temperatura ambiente | –40°C~+85°C/+105°C |
| Rigidez dieléctrica (entre bobina y contactos) | 1500 VCA, 2500 VCA (1 min) |
| Rigidez dieléctrica (entre contactos abiertos) | 1000 VCA (1 min) |
| Resistencia de aislamiento (500 VCC) | 100MΩ |
| Diagrama de cableado (vista inferior) |
|
| Dibujo del orificio de instalación (vista inferior) | |
| Terminación | TARJETA DE CIRCUITO IMPRESO. |
| Peso | 16g |
| Aprobación de seguridad |
